產(chǎn)品介紹

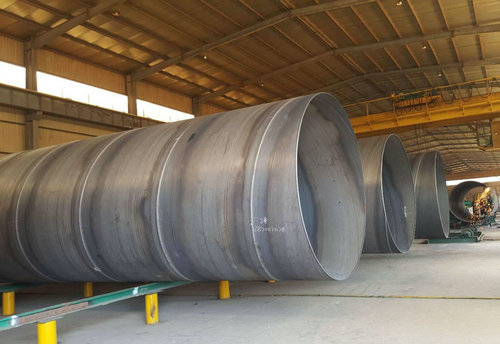

螺旋鋼管是以帶鋼卷板為原材料，經(jīng)常溫?cái)D壓成型，以自動(dòng)雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。 （1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過(guò)嚴(yán)格的理化檢驗(yàn)。 （2）帶鋼頭尾對(duì)接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動(dòng)埋弧焊補(bǔ)焊。 （3）成型前，帶鋼經(jīng)過(guò)矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。 （4）采用電接點(diǎn)壓力表控制輸送機(jī)兩邊壓下油缸的壓力，確保了帶鋼的平穩(wěn)輸送。 （5）采用外控或內(nèi)控輥式成型。 （6）采用焊縫間隙控制裝置來(lái)保證焊縫間隙滿足焊接要求，管徑，錯(cuò)邊量和焊縫間隙都得到嚴(yán)格的控制。 （7）內(nèi)焊和外焊均采用美國(guó)林肯電焊機(jī)進(jìn)行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接質(zhì)量。 （8）焊完的焊縫均經(jīng)過(guò)在線連續(xù)超聲波自動(dòng)傷儀檢查，保證了100%的螺旋焊縫的無(wú)損檢測(cè)覆蓋率。若有缺陷，自動(dòng)報(bào)警并噴涂標(biāo)記，生產(chǎn)工人依此隨時(shí)調(diào)整工藝參數(shù)，及時(shí)消除缺陷。 （9）采用空氣等離子切割機(jī)將鋼管切成單根。 （10）切成單根鋼管后，每批鋼管都要進(jìn)行嚴(yán)格的首檢制度，檢查焊縫的力學(xué)性能，化學(xué)成份，溶合狀況，鋼管表面質(zhì)量以及經(jīng)過(guò)無(wú)損探傷檢驗(yàn)，確保制管工藝合格后，才能正式投入生產(chǎn)。 （11）焊縫上有連續(xù)聲波探傷標(biāo)記的部位，經(jīng)過(guò)手動(dòng)超聲波和X射線復(fù)查，如確有缺陷，經(jīng)過(guò)修補(bǔ)后，再次經(jīng)過(guò)無(wú)損檢驗(yàn)，直到確認(rèn)缺陷已經(jīng)消除。 （12）帶鋼對(duì)焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經(jīng)過(guò)X射線電視或拍片檢查。 （13）每根鋼管經(jīng)過(guò)靜水壓試驗(yàn)，壓力采用徑向密封。試驗(yàn)壓力和時(shí)間都由鋼管水壓微機(jī)檢測(cè)裝置嚴(yán)格控制。試驗(yàn)參數(shù)自動(dòng)打印記錄。 （14）管端機(jī)械加工，使端面垂直度，坡口角和鈍邊得到準(zhǔn)確控制。 焊縫處理 螺旋鋼管將帶鋼送入焊管機(jī)組，經(jīng)多道軋輥滾壓，帶鋼逐漸卷起，形成有開(kāi)口間隙的圓形管坯，調(diào)整擠壓輥的壓下量，使焊縫間隙控制在1~3mm，并使焊口兩端齊平。 1.如間隙過(guò)大，則造成鄰近效應(yīng)減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開(kāi)裂。 2.如間隙過(guò)小則造成鄰近效應(yīng)增大，焊接熱量過(guò)大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。 將管坯的兩個(gè)邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶?；ハ酀B透、結(jié)晶，*終形成牢固的焊縫。螺旋鋼管若擠壓力過(guò)小，形成共同晶體的數(shù)量就小，焊縫金屬?gòu)?qiáng)度下降，受力后會(huì)產(chǎn)生開(kāi)裂;如果擠壓力過(guò)大，將會(huì)使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強(qiáng)度，而且會(huì)產(chǎn)生大量的內(nèi)外毛刺，甚*造成焊接搭縫等缺陷。

---

相關(guān)產(chǎn)品
